Первая в мире, быстрая, мощная и в то же время ручная машина для нарезания канавок в отверстиях трубных решеток в барабанах котлов, охладителях FinFan и других трубчатых теплообменниках, которым требуются пазы в трубной решетке. Эта уникальная система безопасно и быстро создает канавки менее чем за 20 секунд для 1”трубы.
Может использоваться как инструмент для ремонтных работ, а также как производственный инструмент, для этого рекомендуем использовать версию инструмента со сдвоенной пневматической
системой смазки с модулем охлаждения.

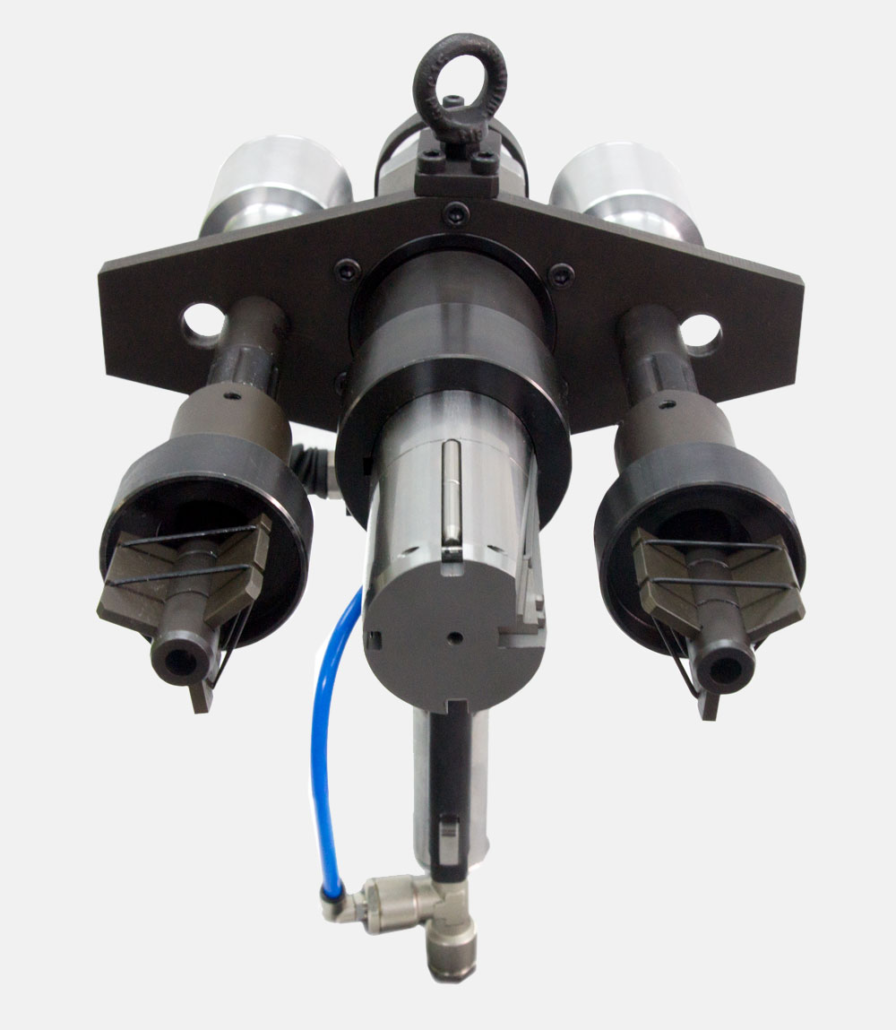

КАНАВОЧНИК MWR-JGS MINI
| ДИАМЕТР ОБРАБОТКИ | ХОЛОСТАЯ СКОРОСТЬ | МОЩНОСТЬ | КРУТЯЩИЙ МОМЕНТ |
|---|---|---|---|
| Up to 101,6 мм | 100 Rpm | 1,3 Hp | 140 Nm |
| Up to 4” | 100 Rpm | 1,3 Hp | 105 Ft.Lbs |

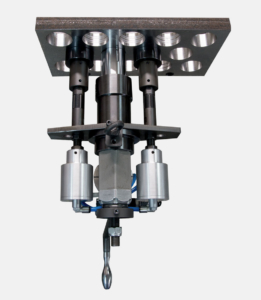

MWR-JGS НА ОБЫЧНОЙ ТРУБНОЙ РЕШЕТКЕ
На стандартных теплообменниках машина фиксируется на двух валах на соседних отверстиях. Фиксирующая пластина изготавливается в соответствии с шагом отверстий труб, чтобы обеспечить точное выравнивание инструмента.

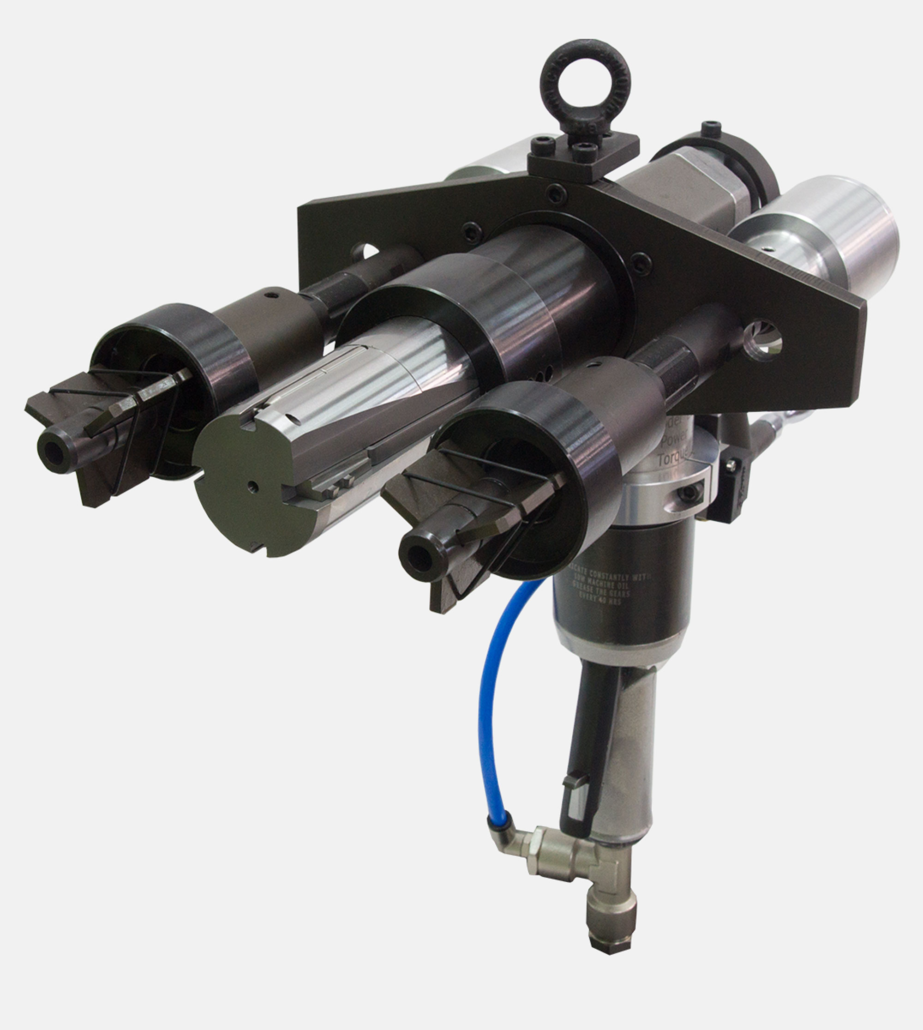

ОПОРНЫЕ ПЛАСТИНЫ MWR-JGS
Стандартная фиксирующая пластина имеет 2 опорных вала, расположенных с по обе стороны шпинделя. Мы также можем поставить опорную пластину, которая имеет опорный вал, расположенный с одной стороне шпинделя и может переворачиваться на 180 градусов.
ДРУГИЕ ХАРАКТЕРИСТИКИ

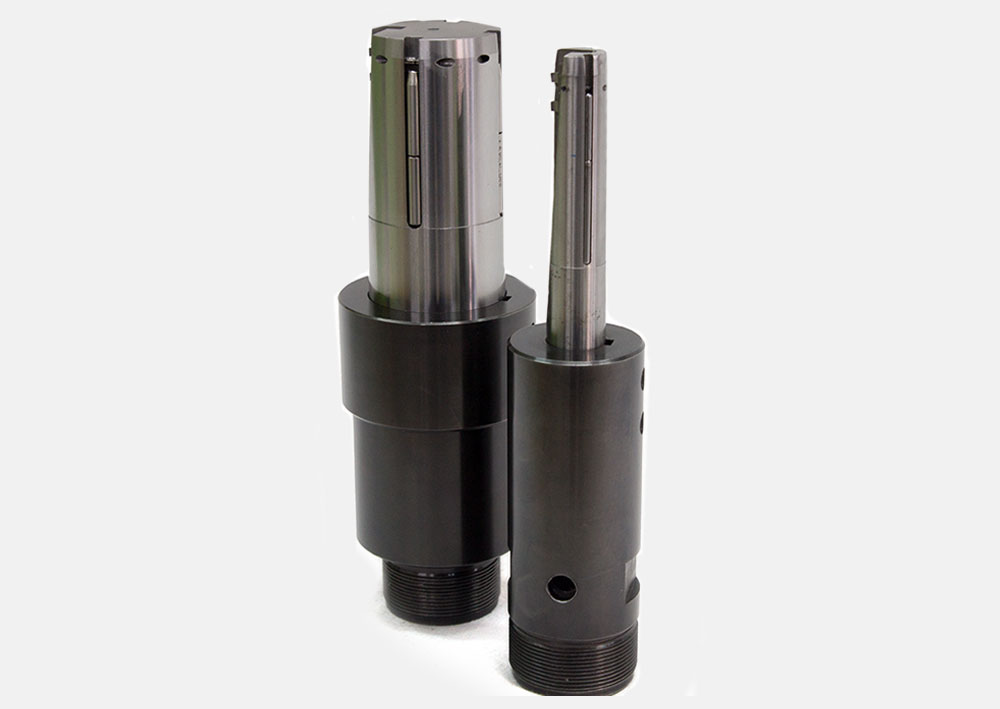

Доступны канавочные головки от 1/2 ”до 4”

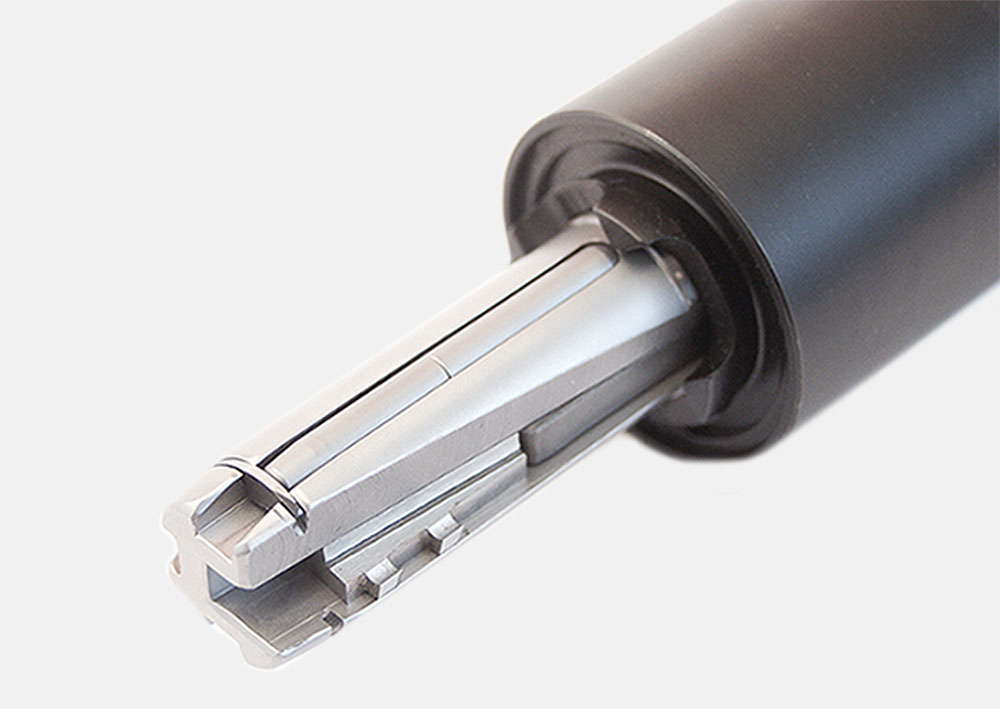

Ролики по окружности оправки позволяют достичь идеальной поверхности отверстия.

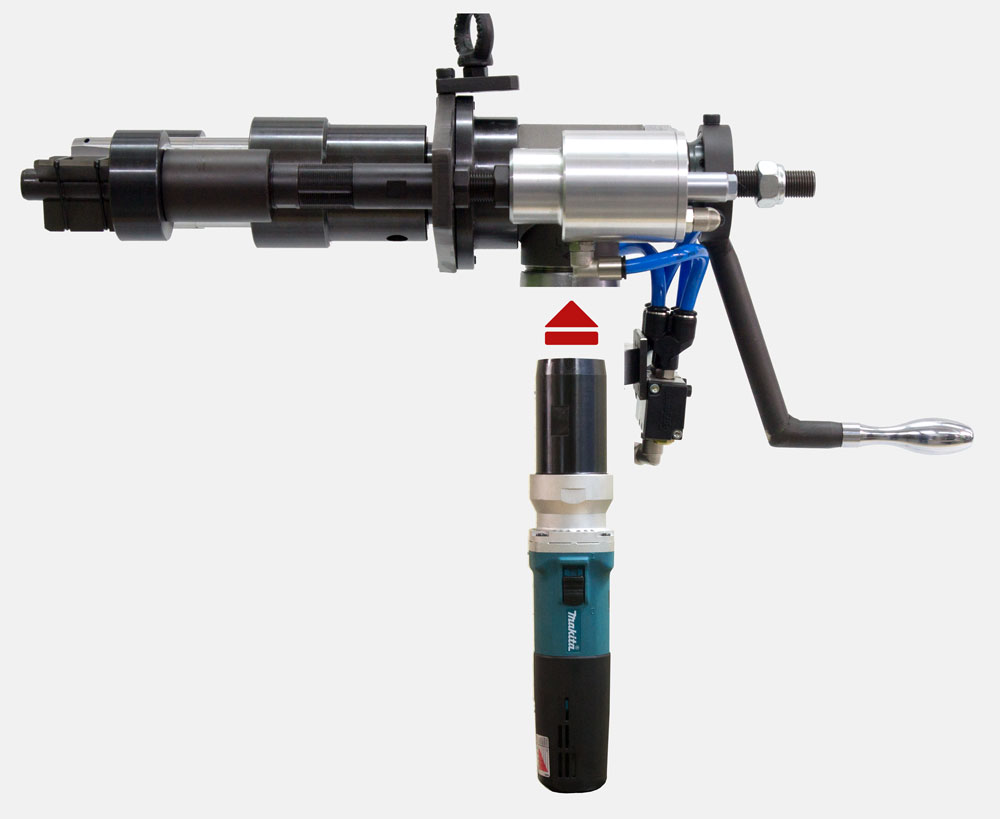

MWR-JGS E
MWR-JGS E – электрическая версия инструмента для нарезания канавок. Стандартная машина покрывает те же размеры труб. Электропривод производства Makita имеет трехступенчатую планетарную коробку передач производства KRAIS, которая имеет переменную скорость вращения и производит огромный крутящий момент. Он взаимозаменяем с нашим пневматическим приводом и может быть приобретен в любое время.
- Холостая скорость 115 RPM;
- Мощность 750 W;
- Крутящий момент 368 Nm (280 Ft.Lbs);
- Подача 25 mm (1”).

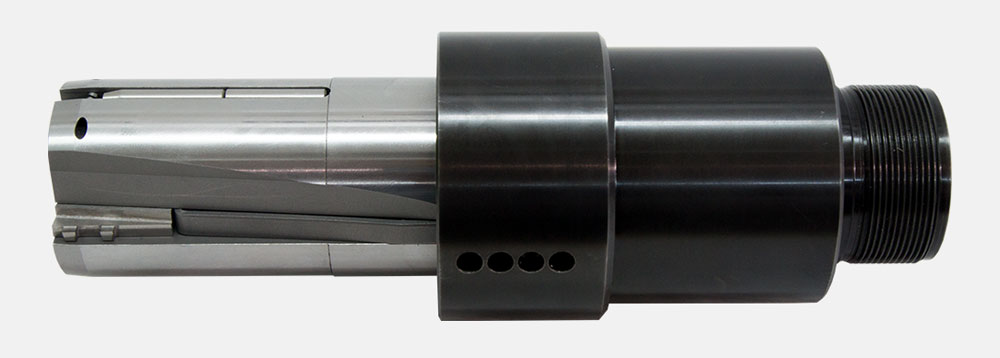

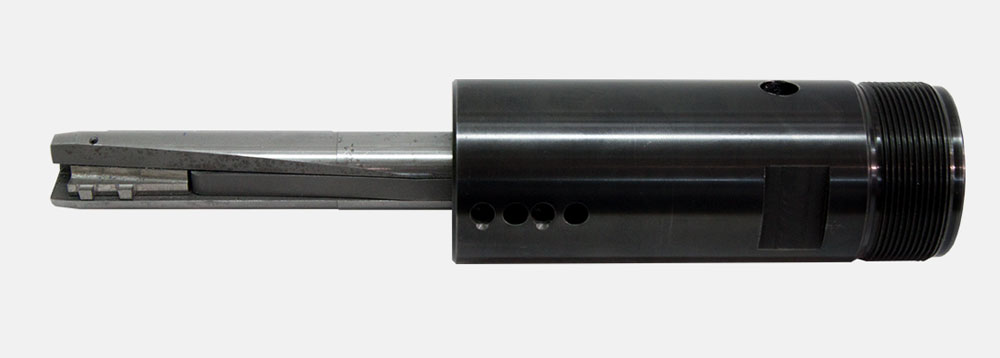

КАНАВОЧНЫЕ ГОЛОВКИ ДЛЯ MWR-JGS
РАБОЧИЙ ДИАПАЗОН
| НАРУЖНЫЙ ДИАМЕТР ТРУБЫ | ГОЛОВКА | РЕЗЦЫ 1/8x1/4x1/8” | РЕЗЦЫ 3x6x3 mm | ПРИЖИМНАЯ ПРУЖИНА | ВЕРЕТЕНО | РОЛИКИ |
|---|---|---|---|---|---|---|
| 1/2” | JGS-MWR-127 | ST-5003-S | GS-206 | ST-5011 | GS-MWR-127 | - |
| 5/8” | JGS-MWR-158 | ST-6203-S | GS-306 | ST-6211 | GS-MWR-158 | - |
| 16 mm | JGS-MWR-160 | ST-6203-S | GS-306 | ST-6211 | GS-MWR-160 | - |
| 3/4” | JGS-MWR-190-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-190-R | STR-3-55 |
| 20 mm | JGS-MWR-200-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-200-R | STR-4-55 |
| 22 mm | JGS-MWR-220-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-220-R | STR-4-55 |
| 7/8” | JGS-MWR-222-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-222-R | STR-5-55 |
| 25 mm | JGS-MWR-250-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-250-R | STR-5-55 |
| 1” | JGS-MWR-254-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-254-R | STR-5-55 |
| 1-1/8” | JGS-MWR-285-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-285-R | STR-5-55 |
| 1-1/4” | JGS-MWR-317-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-317-R | STR-5-55 |
| 1-1/2” | JGS-MWR-381-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-381-R | STR-5-55 |
| 1-3/4” | JGS-MWR-444-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-444-R | STR-5-55 |
| 2” | JGS-MWR-508-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-508-R | STR-5-55 |
| 51” | JGS-MWR-510-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-510-R | STR-5-55 |
| 2-1/4” | JGS-MWR-751-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-751-R | STR-5-55 |
| 2-1/2” | JGS-MWR-635-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-635-R | STR-5-55 |
| 2-3/4” * | JGS-MWR-698-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-698-R | STR-5-55 |
| 3” * | JGS-MWR-762-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-762-R | STR-5-55 |
| 4” * | JGS-MWR-1002-R | ST-7503-S | GS-406 | ST-7511 | GS-MWR-1002-R | STR-5-55 |
