Инструмент для установки трубок в трубные решетки

Установка трубок в трубные решетки является необходимой процедурой при ремонте и изготовлении кожухотрубного теплообменника. Для этого требуется специальный инструмент, который позволяет быстро производить подготовительные работы перед установкой трубок. Инструмент Krais позволяет быстро и точно нарезать или обновить канавки в трубной решетке, а оснастка tef подрезать трубку до требуемого размера, когда она уже установлена в теплообменник.

При выборе инструмента необходимо учитывать диаметр трубных отверст/трубок, их материал и тип соединения (вальцовка, сварка или вальцовка со сваркой). Если предполагаете использование мобильного инструмента MWR-JGS MINI,  необходимо учитывать габариты для уточнения возможности работы в труднодоступных местах, а также межосевое расстояние между трубок для фиксации инструмента.

MWR-JGS MINI применяется для изготовления и ремонта АВО, котлов и других теплообменных аппаратов. За 20 секунд инструмент способен нарезать канавки в трубной решетки для 1″ трубы.

В конструкцию наших инструментов для установки были внесены некоторые очень важные инновации, которые оказали огромное влияние на удобство работы с инструментом и качество обработанной поверхности.

Краткие технические характеристики оборудования:

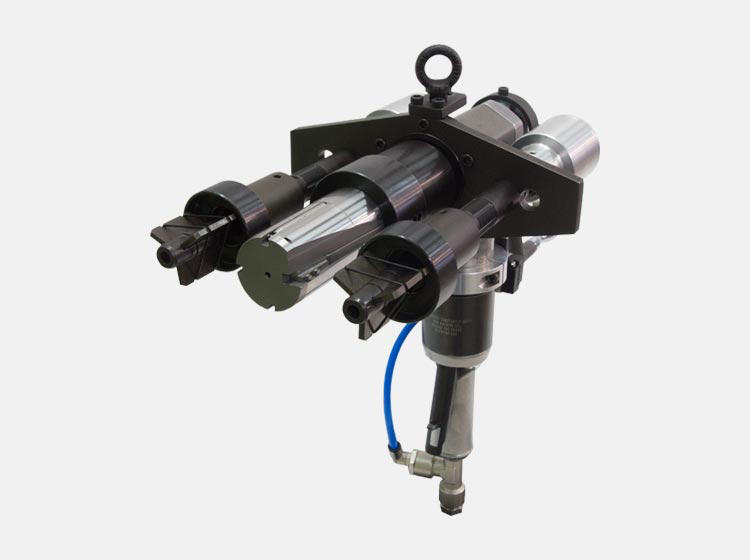

КАНАВОЧНИК MWR-JGS MINI

OD (внешний диаметр) трубы Крутящий момент, Нм Тип привода Канавки
от 1/2″ до 4″, иные по запросу 140 Пневматичекий/электрический 3x6x3, 3х7х3, 3х9х2, 3х3х3, 1/8×1/8×1/8”, 1/8×1/4×1/8”, 1/8×3/8×1/8” и др.

Преимущества:

  1. Быстрое нарезание канавок
  2. Наличие роликов позволяет добиться чистого реза

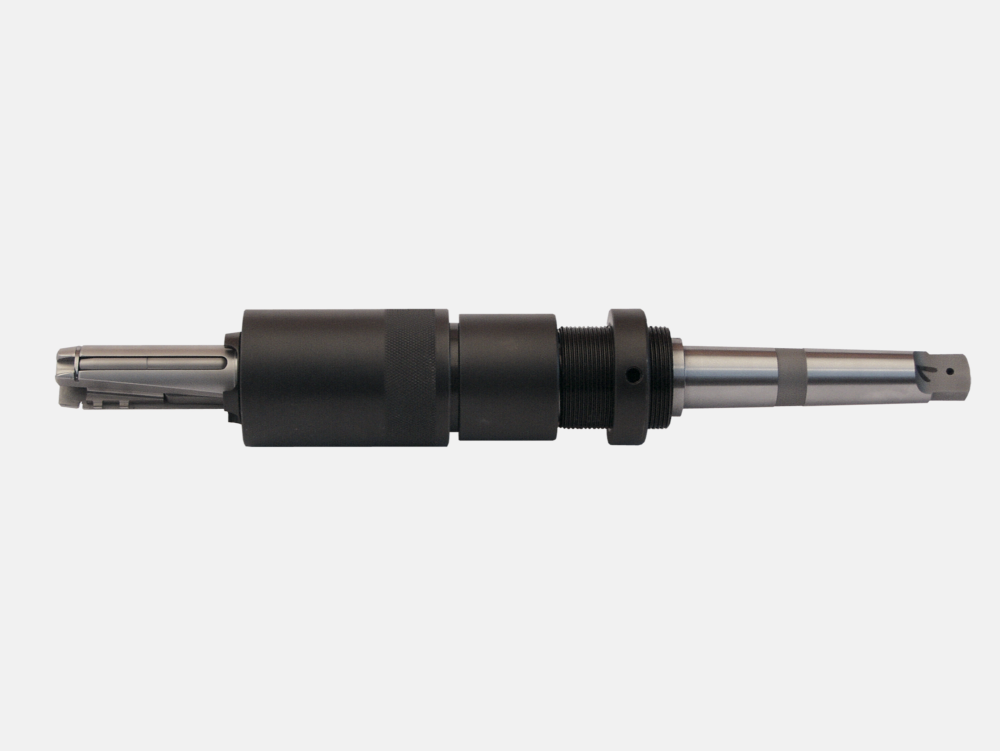

Канавочники для трубных решеток JGS

OD (внешний диаметр) трубы, дюйм OD (внешний диаметр) трубы, мм Канавки Дополнительные опции:
от 3/8″ до 2 1/2″, иные по запросу от 10 до 51, иные по запросу 3x6x3, 3х7х3, 3х9х2, 3х3х3, 1/8×1/8×1/8”, 1/8×1/4×1/8”, 1/8×3/8×1/8” и др. 1) Ролики 2) отверстие для принудительной подачи СОЖ в зону реза

Преимущества:

  1. Наличие роликов позволяет добиться чистого реза
  2. Наличие отверстия для подачи СОЖ в зону реза (при его использовании) позволяет значительно увеличивает ресурс резца

TEF Торцеватели

OD (внешний диаметр) трубы, дюйм OD (внешний диаметр) трубы, мм Тип обрабатываемых труб
от 3/8″ до 2 1/2″, иные по запросу от 10 до 51, иные по запросу Зависит от заказываемых резцов: черные, цветные, нержавеющие

Хвостовик: шестигранник (под Jacobs патрон).
