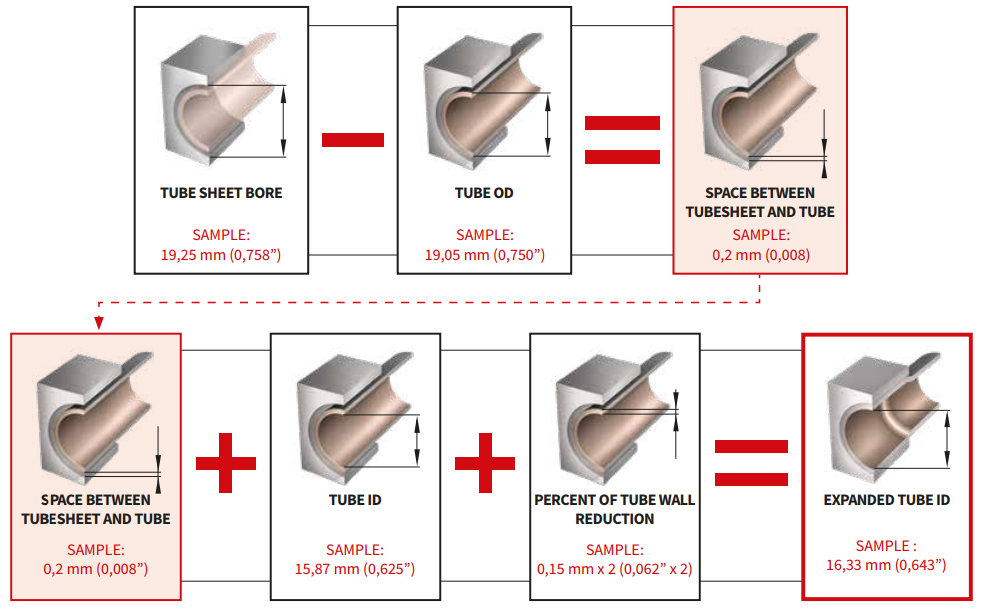

Процентное уменьшение стенки трубы является наиболее часто используемой величиной, применяемой для получения оптимального механического соединения между трубой и трубной решеткой. Чтобы рассчитать это уменьшение, мы должны принять во внимание разницу между наружным диаметром трубы, толщиной стенки трубы и диаметром отверстия в трубе. Мы также должны учитывать различные типы материалов, используемых как для труб, так и для трубных решеток, однако, как правило, процентное уменьшение стенки колеблется в пределах 4-10%.
Правильное вальцевание трубы
Таблица показывает величину процентного уменьшения стенки трубы в соответствии с различными материалами, обычно используемыми как для труб, так и для трубных решеток.
| Материал трубной решетки | Материал трубы | Уменьшение стенки трубы |
|---|---|---|
| Нержавеющая сталь | Нержавеющая сталь | 4-5% |
| Сталь | Нержавеющая сталь | 4-5% |
| Сталь | Сталь | 7% |
| Сталь | Медь | 5% |
| Медь | Медь | 10% |
Руководство по развальцовке труб
Следующие идеи предлагаются для помощи в настройке процесса вальцевания труб в теплообменниках или котлах. Правильная подготовка и вычисления необходимых параметров гарантируют хороший конечный результат:
1. Выберите от 3 до 5 труб, предназначенных для вальцевания и выполните расчет значений по формулам на странице A-1. Важно, чтобы измерения, использованные в настройке, были точными. Никогда не используйте усредненные измерения.
2. После того как закончите вычисления, настройте муфту контроля крутящим моментом на вальцовочной машине и развальцуйте первую из 5-ти труб. Вальцевание должно быть выполнено с помощью пневматического или электрического привода, настроенного на низкий крутящий момент, чтобы избежать перевальцевания.
3. Измерьте внутренний диаметр трубы ID после развальцовки. Если требуется большее расширение, увеличьте значение крутящего момента на регуляторе и развальцуйте 2-ю трубу. Проверьте конечное значение ID, этот шаг, возможно, придется повторить на трубе № 3. К этому времени значение крутящего момента должно быть правильным.
4. Развальцуйте 4-ю и 5-ю трубы, чтобы дважды проверить настройку. Эти трубы должны иметь значения в соответствии с допустимым отклонением.
Трубки конденсатора 10-17 BWG +/- 0,001 ”
Конденсаторные трубки 18-24 BWG +/- 0,0005 ”
Котельные трубы 4-10 BWG +/- 0,002 ”
Котельные трубы 12-16 BWG +/- 0,001 ”
5. Теперь вальцовочная машина настроена и готова к вальцеванию остальных труб. Использование муфты контроля крутящего момента и правильная подготовка обеспечит равномерную герметичность всех труб.
ПРИМЕЧАНИЕ!
Довальцуйте все трубы, которые были использованы для тестов и меньше необходимого размера ID.
Чтобы обеспечить максимальный срок службы инструмента и получить качественное соединение труб с трубной решеткой, необходимо периодически очищать вальцовки.
Правильная смазка роликов, веретена и упорного подшипника корпуса является обязательной!
Правила установки котельных труб
Концы всех труб, наконечников и соединителей котлов и пароперегревателей должны перед вальцеванием выступать из трубной решетки не менее чем на 1/4”(6,35 мм), но не более чем на 3/4”(19 мм). Если трубы входят под углом, максимальный предел 3/4”применяется только в наименьшей точке выступающей трубы. Трубы должны быть отбуртованы до наружного диаметра „колокольчика», который не менее чем на 1/8” (3,17 мм) больше диаметра отверстия в трубной решетке или они могут быть развальцованы, отбуртованны и сварены. Либо развальцованы и сварены без отбуртовки, при условии, что величина сварного шва не превышает 3/8”, а трубы снова развальцованы после сварки.
1. Трубы должны выступать из трубной решетки на длину от 1/4”минимум до 3/4” максимум.
2. Наружный диаметр отбуртованной трубы должен быть на 1/8” больше, чем диаметр отверстия в трубной решетке.
3. Максимальная глубина вальцевания не должна доходить до края трубной решетки и должна быть от 1/4” до 3/8”.
Установка вальцовки в трубы в конденсаторах

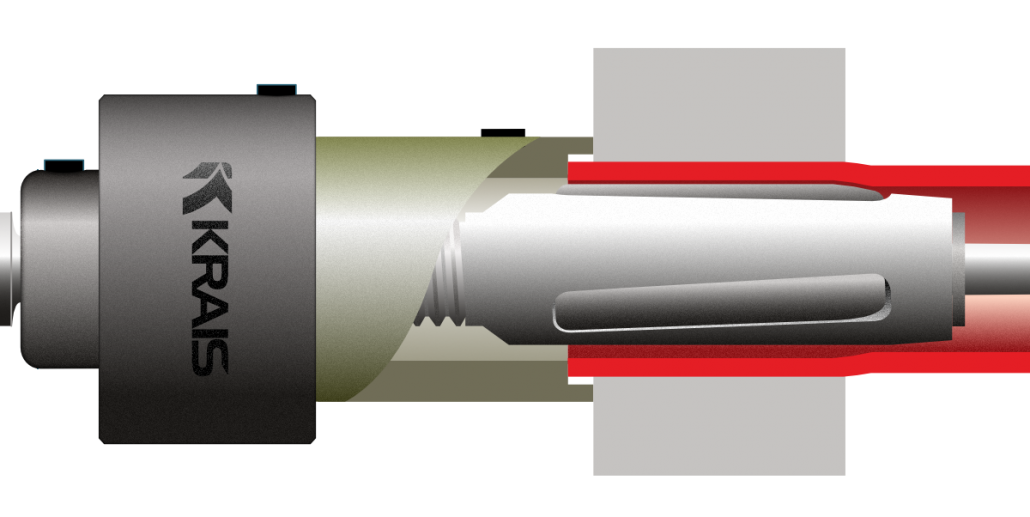

Поместите вальцовку в трубе. Ролики должны находиться примерно наполовину в трубе. Труба должна быть развальцована на глубину 3/8 ” (9,5 мм) за трубной решеткой. Диаметр отбуртованной трубы должен быть на 1/8 ”(3,17 мм) больше, чем отверстие в трубной решетке.
Установка вальцовки в котельных трубах
Поместите вальцовку в трубе. Ролики должны находиться примерно наполовину в трубе. Труба должна быть развальцована на глубину 3/8 ” (9,5 мм) за трубной решеткой. Диаметр отбуртованной трубы должен быть на 1/8 ”(3,17 мм) больше, чем отверстие в трубной решетке.
Ступенчатое вальцевание (толстая трубная решетка)
Чтобы определить глубину одного вальцевания, разделите длину области предназначенной для вальцевания на количество шагов. Эта количество должно быть подобрано таким образом, чтобы длина была короче как минимум на 1/4’’ рабочей длины ролика типа ‘‘2R’’.
ПРИМЕЧАНИЕ! 1-1/2’’ ролики имеют максимальную эффективную длину 1’’; Ролики 2-1/4’’ имеют максимальную эффективную длину 1-3/4”
Применение двух трубных решеток
Первая трубная решетка должен быть развальцована с помощью вальцовки типа 800 . Ролики, должны быть расположены согласно примеру на рисунке.
Внимание! Эффективная длина ролика подбирается в зависимости от толщины второй трубной решетки. Вторая трубная решетка должен быть развальцована с помощью вальцовок типа 1200 с роликами типа ‘‘2R’’ в соответствии с примером.
Внимание! При развальцовке второй трубной решетки всегда используйте ролики типа ‘‘2R’’. Расположите ролики так, чтобы верхняя точка ролика не доходила до края трубной решетки приблизительно на 1/8 ”.
